Lower link screw-on pin 28 22x230mm cat
  • Lower link screw-on pin 28 22x230mm cat
  • Lower link screw-on pin 28 22x230mm cat

Lower link screw-on pin 28 22x230mm cat

15013121003138
Kramp
£47.10
Quantity
5 Items

Description

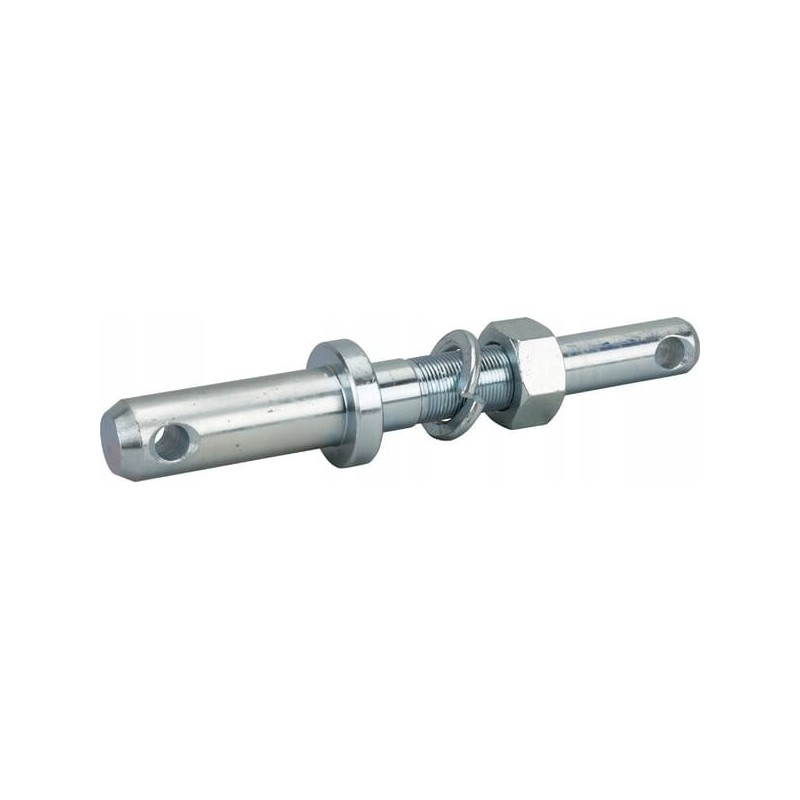

Lower link screw-on pin 28/22x230 mm cat.1/2 Kramp Parameters

Part number: Z428230KR

Unit: piece

Manufacturer: Kramp

EAN: 8719607133807

Properties: - Galvanized

Pin outer diameter [A]: 28 mm

Pin total length [C]: 230 mm

Length [E]: 85 mm

Head diameter [D]: 22 mm

Height of the head [F]: 65 mm

Hole spacing: 198 mm

Hole diameter [H]: 12 mm

Thread diameter: M24

Thread pitch: 1.5 mm

Fits the pin : 22 mm

Category

- 1

- 2

Distance of the hole from the head [B,G]

- 62 mm

- 51 mm

Additional information

A= 28 mm

B=62 mm

C=230 mm

D= 22 mm

E=85 mm

F=65 mm

G= 51 mm

H= 12 mm

(may contain inaccuracies or product changes)

Product Details
Kramp
15013121003138
Z428230KR
5 Items
New

Data sheet

Manufacturer
Kramp
Part Number
Z428230KR
Original part number
Z428230KR
Replacement part numbers
Z428230KR
